小體積單相隔離型交流固態調壓器模塊
㈠ 概述
1、龍科小型單相交流固態調壓器模塊內部集電流控制電路、光電隔離電路、移相觸發電路、單向或雙向可控硅、RC阻容吸收回路等于一體，在4-20mA電流信號控制電路作用下，自動調節可控硅導通角，以改變負載上的電壓，從而調節輸出功率。
2、調壓器模塊適合用于電熱絲、IR遠紅外線、UV燈管，及變壓器線圈等負載。
3、調壓器輸出電壓可無級調制，有較好的調節線性，外形體積小，接線特別簡單方便。
4、調壓器直接從4-20mA控制信號中取電，無須外接任何交流或直流電源。
5、調壓器采用SMT工藝，DCB陶瓷基板，性能穩定，可靠性高。
6、調壓器有LED工作指示。
7、輸入控制端與強電主回路之間為全隔離（isolation）設計，絕緣介質耐壓大于2000 Vac。
㈡ 小型固態調壓器模塊負載輸出端電流等級及型號如下表：
|
普通型
|
16A
|
25A
|
40A
|
|
|
|
LSA-2P16RI
|
LSA-2P25RI
|
LSA-2P40RI
|
|
|
|
|
增強型
|
15A
|
35A
|
50A
|
70A
|
90A
|
|
LSA-H2P15RI
|
LSA-H2P35RI
|
LSA-H2P50RI
|
LSA-H2P70RI
|
LSA-H2P90RI
|
|
|
120A
|
150A
|
200A
|
300A
|
400A
|
|
|
LSA-H2P120RI
|
LSA-H2P150RI
|
LSA-H2P200RI
|
LSA-H2P300RI
|
LSA-H2P400RI
|
㈣ 外形尺寸

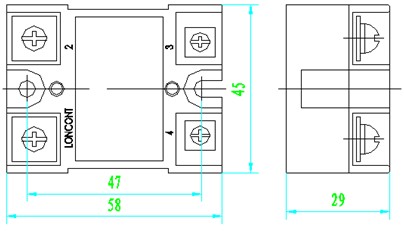

1、90A及以下規格的外形尺寸如下：

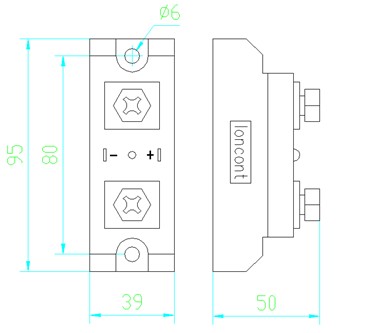

2、120A150A規格的外形尺寸如下：

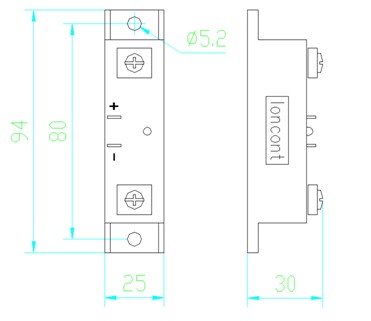

3、200A300A規格的外形尺寸如下：
4、400A規格的外形尺寸如下：
㈤ 技術參數
|
控制參數
|
控制輸入方式
|
具有 4-20mA輸出控制的溫控儀表或PID調節器
|
|
控制輸入阻抗
|
1.6 kΩ - 420 Ω（對應4-20mA變化范圍）
|
|
|
LED指示
|
有
|
|
輸出參數
|
額定工作電壓
|
110-265Vac
|
|
電網頻率
|
50 Hz
|
|
|
斷態峰值截止電壓Vp
|
≥1200Vpk
|
|
|
浪涌電流（電網一周）
|
800%
|
|
|
最小負載電流
|
100mA
|
|
|
斷態漏電流
|
＜12mA
|
|
|
調節響應時間
|
10ms
|
|
|
關斷最大延時
|
10ms
|
|
其它參數
|
介質耐壓 （輸入、輸出及外殼間）
|
≥2000 Vac
|
|
絕緣電阻 （輸入、輸出及外殼間）
|
＞1000 MΩ（500Vdc）
|
|
|
冷卻方式
|
散熱器（風冷）
|
|
|
工作環境溫度
|
0---+55℃
|

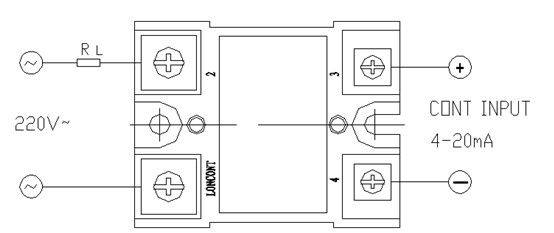

㈥ 應用接線圖：
調壓器內部①②端為可控硅電路，分為雙向可控硅普通型、單相可控硅反并增強型和單相可控硅半波型。其中半波型只對交流電壓的正半周調壓（模塊內部單向可控硅的陽極接①端，陰極接②端）。③④端為4-20mA控制輸入，③端接正極，④端接負極，可以與溫控表或PLC等的4-20mA輸出控制端口匹配。調壓器輸出電壓隨著控制信號的強弱而線性變化。
