常開常閉雙路型單相交流固態繼電器

㈠ 概述
         龍科常開常閉雙路型單相交流固態繼電器（英文名稱為Loncont  Solid-State  Relay，簡稱LSR）。它為六端有源器件，兩個輸入控制端，兩組四個負載輸出端，輸出端與負載、電源串聯，輸入輸出之間為光電隔離，內置RC吸收回路。整個器件沒有任何可動部件或觸點，實現了相當于電磁繼電器的常開常閉觸點功能。固態繼電器工作可靠，無觸點、無火花、壽命長、無噪聲，無電磁干擾，開關速度快，抗干擾能力強，且體積小，耐振動、耐沖擊，防爆、防潮、防腐蝕，能與TTL、DTL、HTL等邏輯電路兼容，以微小的控制信號達到直接驅動大電流負載的目的。
常閉輸出端無須偏置電源，有控制電壓時主電路斷開，無控制電壓時主電路接通。常開輸出端，有控制電壓時主電路接通，無控制電壓時主電路斷開。輸入有LED指示燈，實時表達繼電器的工作狀態。

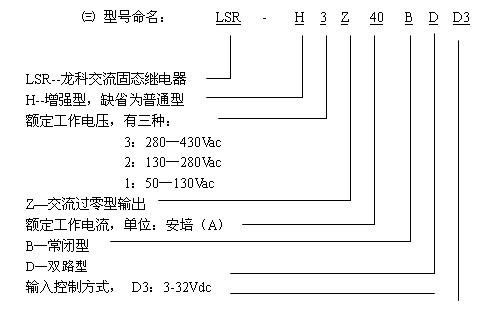

㈡ 繼電器負載輸出端電流等級及型號如下表：

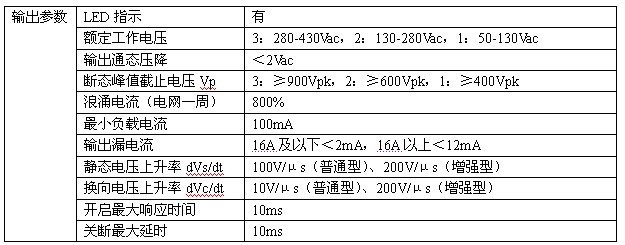

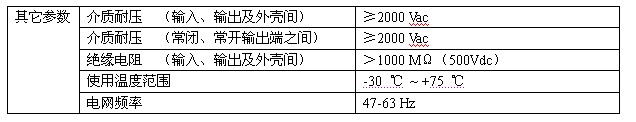

㈣ 技術參數

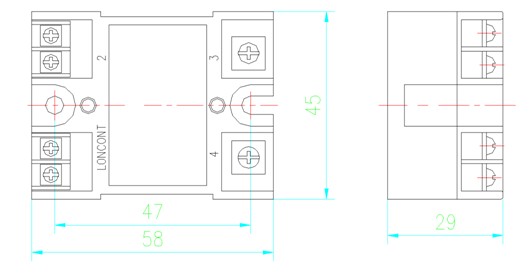

 ㈤ 常開常閉型固體繼電器的外形

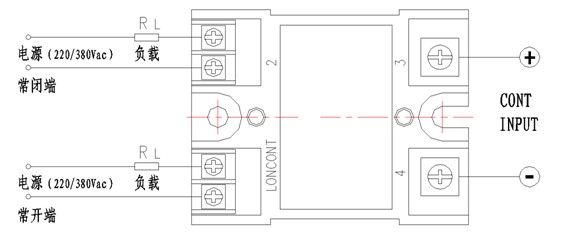

 ㈥ 常開常閉型固體繼電器的接線圖
