R系列固態調壓器

㈠ 概述
LSA-R系列（英文名稱為Loncont Solid-State Adjuster）固態調壓器內部集移相觸發電路、放大驅動電路、阻容吸收回路、單向或雙向可控硅等于一體，通過電位器手動調節以改變阻性負載上的電壓，以調節輸出功率。固態調壓器應用在110-265Vac電網上，外接470K-560K電位器，移相范圍0°-170°，斷態漏電流小于12mA。增強型由于內置專門的驅動電路，在大電流使用條件下性能穩定。
特別需注意的是R系列固態調壓器上接電位器的輸入控制端與輸出端之間不隔離，電位器安裝時需考慮絕緣問題，一般應用于要求不高的手動控制的阻性負載場合。
接線端與底板絕緣電壓大于2000Vac，有關使用注意事項請參考單相交流固態繼電器。
如要求控制端與輸出端隔離，請采用小型單相隔離型交流固態調壓器模塊。

㈤ 內部框圖及應用接線圖：

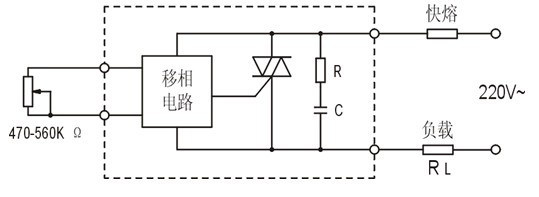

普通型和半波型

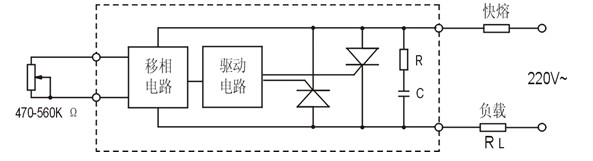

增強型

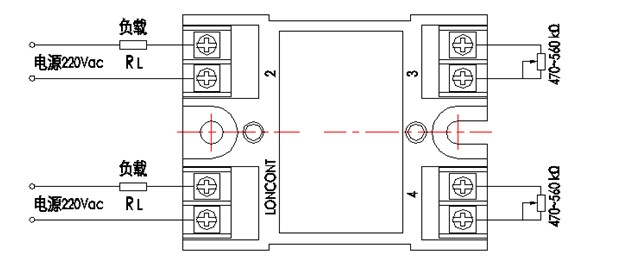

㈥ 雙路固態調壓器: 兩個調壓器集合于一體，螺釘壓緊式電極，裝置式安裝，使用方便。大數量密集應用的最佳選擇。有雙16A、雙25A、雙40A三種規格，型號為LSA-2P16DR、LSA-2P25DR、LSA-2P40DR。其中“D”表示雙路。
